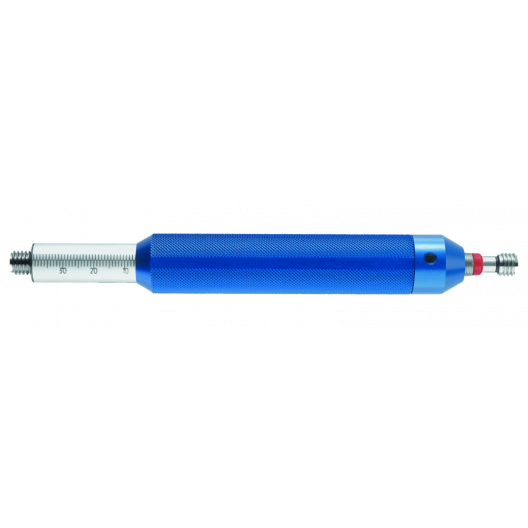

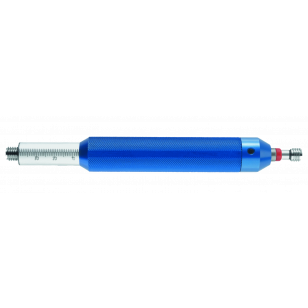

MULTICHECK

VORTEILE DURCH DEN EINSATZ EINER MULTICHECK

• Prüfung der Gewindelehrenhaltigkeit und Gewindetiefe mit nur einem Messmittel
• Die Dauer eines Gewindeprüfzyklus wird um 50% reduziert (eMC 80%)
• Die messbare Gewindetiefe beträgt 4xD (eMC bis 50 mm)
• Verwendung von leicht modifizierten Standard-Gewindelehrdornen
• Einfacher Austausch von nicht mehr maßhaltigen Lehrdornen
• Sichere Ablesung der Gewindetiefe auf Messhülse oder auf Digitalanzeige

Wenn Sie den Austausch eines nicht mehr toleranzhaltigen Gewinde-Lehrdornes selbst vornehmen wollen, ist ein Abziehset erforderlich, das aus Sechskantmutter, Distanzstück „lang“ für die Gutseite und Distanzstück „kurz“ für die Ausschussseite besteht.

Die mit einer MultiCheck gemessene Gewindetiefe ist die Gewindetiefe des voll ausgebildeten Gewindes und nicht exakt identisch mit der Einschraublänge einer Schraube.

Lehrenmaße nach DIN ISO 1502

Ablesegenauigkeit: 0,5 mm
D: M7
Steigung: 1 mm
Systemgröße: 20 mm
Skala 6H
